日本EASE直线轴承SDM公制系列钢保持架标准型型号: SDM6, SDM8S, SDM8, SDM10, SDM12, SDM13, SDM16, SDM20, SDM25...

日本EASE直线轴承SDM公制系列钢保持架标准型型号:
SDM6, SDM8S, SDM8, SDM10, SDM12, SDM13, SDM16, SDM20, SDM25, SDM30, SDM35, SDM38, SDM40, SDM50, SDM60, SDM80, SDM100, SDM120

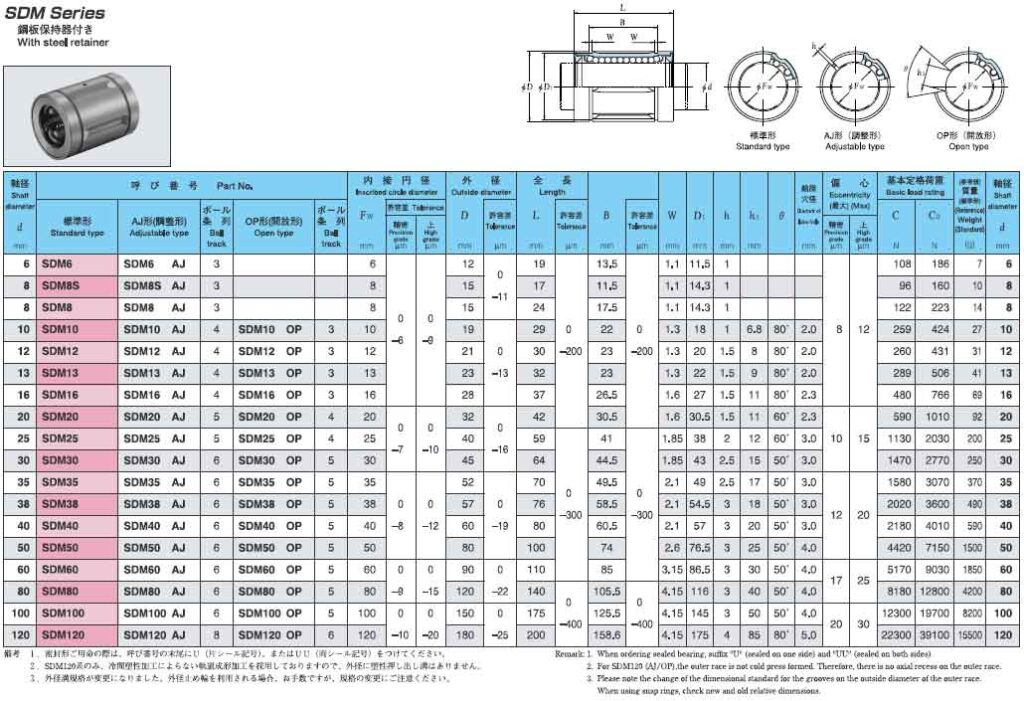

SDM公制系列分SDM标准型、SDM AJ调整型和SDM OP开口型,尺寸表如下:

日本EASE直线轴承SDM公制系列



日本EASE直线轴承SDM公制系列

日本EASE直线轴承SDM公制系列钢保持架型的结构

如下图所示,EASE直线球轴承由外圈、保持架、滚珠和端圈组成。保持架内置在外圈内,并具有三排或更多排椭圆形滚珠轨道,允许无限循环滚珠和滚珠在这些球轨道中循环顺畅。保持架由外圈两端的两个端环固定。椭圆形滚珠轨道的平行直线部分的一侧被切开,与轴表面接触的滚珠根据轴的直线往复运动在滚珠轨道中无限循环,从而形成保持架滚动轨道,同时防止轴承从轴上卸下时滚珠掉落。

日本EASE直线轴承SDM公制系列

北京嘉德贝润为您提供日本原装进口EASE直线轴承,如有需要欢迎致电或页面右侧扫描微信二维码或加QQ在线咨询。请点击EASE直线轴承查看更多EASE轴承其他系列轴承详情。
